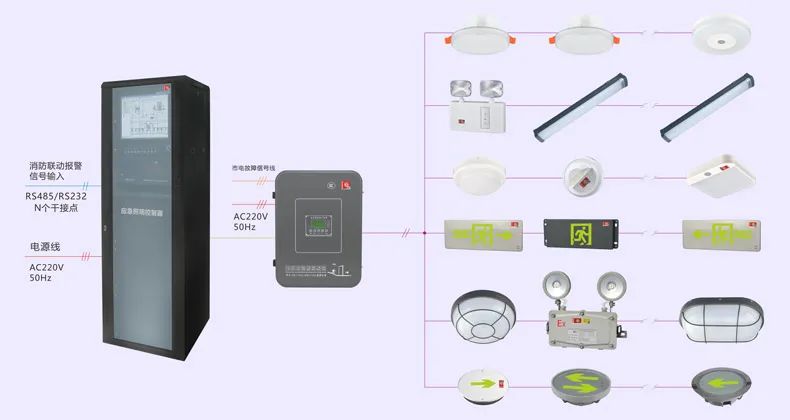

廣東敏華電器有限公司集中控制型應急照明和疏散指示系統由應急照明控制器、應急照明集中電源或應急照明配電箱、集中控制型燈具組成。

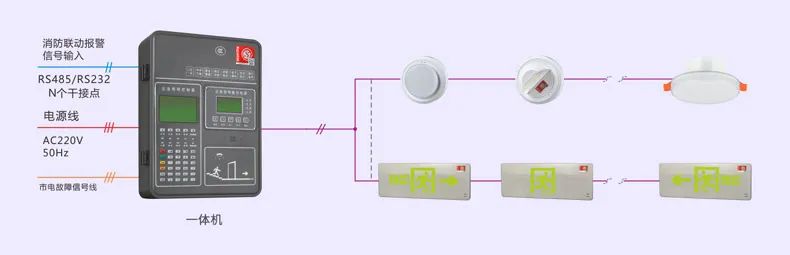

另外還有針對中小項目所推出的將控制器和集中電源合為一體的“一體機”，可極大的節省電箱的占用空間，且布線更簡便，非常適合應用在賓館、KTV等九小場所。
點擊最底部“閱讀原文”即可查看系統安裝、調試視頻！
相較于傳統AC220V普通應急燈具，集中控制型應急燈功能、優點眾多:集中控制集中電源型消防應急照明燈的工作模式是可以用編程定義的，根據不同需求、不同時段及自然光環境設定多場景模式，使應急系統工作在全自動狀態，可以按設定的若干基本狀態進行工作，這些狀態也可以按預先設定的時間自動地切換。根據火災報警系統傳遞的信息，對危險區域的燈具進行調整，危險區域的樓梯出口燈關閉，安全區域的出口燈進行中英文語音提示"這里是安全出口"，指向危險區域的應急標志燈的箭頭關閉，指向安全區域的燈具進行頻閃，吸引人們視覺注意，從而引導人員安全快速的逃離危險區域。系統自動對設備及燈具進行實時監測，發生故障時可發出聲光報警，便于維護，確�；馂陌l(fā)生時設備和燈具可以正常工作。
1.應急照明控制器與集中電源或集中配電箱的“通訊總線”。“通訊總線”：使用WDZN-RVSP-2x1.5mm2雙絞線，布線時使用手拉手一進一出方式。每條回路支持32臺集中電源或集中配電箱。注意：因“一體機”由集中電源與控制器合二為一，故不需此通訊總線。
2. 應急照明控制器、“一體機”、集中電源或集中配電箱的“AC220V供電線”。“AC220V供電線”：使用WDZN-BV-3x2.5 mm2（零線、火線、地線），一般從消防電源或消防應急照明專用回路取電。
“回路線”：使用WDZN-RVS\BV-2x2.5 mm2（正極、負極），布線時需注意避開強電干擾區域。
注意事項與標準：
GB51309-2018
《消防應急照明和疏散指示系統技術標準》
3.3.4豎向疏散區域燈具配電回路的設計應符合下列規定:1. 封閉樓梯間、防煙樓梯間、室外疏散樓梯應單獨設置配電回路；2. 敞開樓梯間內設置的燈具應由燈具所在樓層或就近樓層的配電回路供電；3. 避難層和避難層連接的下行樓梯間應單獨設置配電回路。3.3.5 任一配電回路配接燈具的數量、范圍應符合下列規定：2. 道路交通隧道內，配接燈具的范圍不宜超過 1000m；3. 地鐵隧道內，配接燈具的范圍不應超過一個區間的 1/2。3.3.6 任一配電回路的額定功率、額定電流應符合下列規定：1. 配接燈具的額定功率總和不應大于配電回路額定功率的80%；2. A型燈具配電回路的額定電流不應大于6A；B型燈具配電回路的額定電流不應大于10A。注意，BV線不具有抗干擾能力，而RVS雙絞線具有良好的干擾性，請優先使用RVS線�！盎芈肪�”在使用BV線時，請注意避開強電線、動力線等區域。
燈具布線距離與線徑請參照下表，一般使用2.5 mm2線纜，末端電壓大于28V燈具均可正常工作：
安裝燈具 (注意：燈具接線時需區分正負極接線。)燈具安裝時需要先用編碼器給燈具編碼，編址范圍1~250號，以電箱為單位區分編碼，編好碼后要將地址碼記錄在平面圖上，然后再安裝燈具。隨時隨地，輕松編址，敏華編碼器實現智能疏散行業最簡單的編址方式
“一體機”、集中電源或集中配電箱等掛墻安裝型設備，安裝時，底部需離地面1.0米以上，接線路時需先對線路進行測量，確認線路無接地、短路、斷路或其他故障后再將其接入設備。
安裝尺寸及方法請參照設備說明書或點擊閱讀原文，查看安裝、調試視頻
系統線路敷設與設備安裝前需與供應商或技術員聯系，進行技術交底指導。
首先對集中電源或集中配電箱進行通電測試，確認線路無故障后，連接通訊總線、AC220V供電線、燈具回路線，集中電源還需安裝電池。
然后打開220V電源開關，請查看顯示屏與指示燈是否指示故障，燈具通訊指示燈是否閃爍，設備正常時顯示屏與指示燈應指示系統正常，故障指示燈熄滅。燈具通訊指示燈應該均勻閃爍，且應急照明燈應處于熄滅狀態，疏散指示燈等應處于常亮狀態。如有故障或不正常請查看說明書或聯系技術員處理。
應急照明控制器通電測試，確認線路無故障后，連接通訊總線、AC220V供電線。立柜式控制器還需將內部電池連接好，打開220V電源開關，將控制器開機，開機未先顯示主電或備電故障即可。
需先準備好記錄編碼的平面圖，電子版的CAD平面圖。并聯系技術員或供應商將電子版的CAD平面圖處理好，再將處理好的平面圖文件導入控制器。準備工作完成后可進入調試階段。然后參照編碼平面圖先添加設備，然后再將燈具一一添加到控制器內平面圖對應位置。
